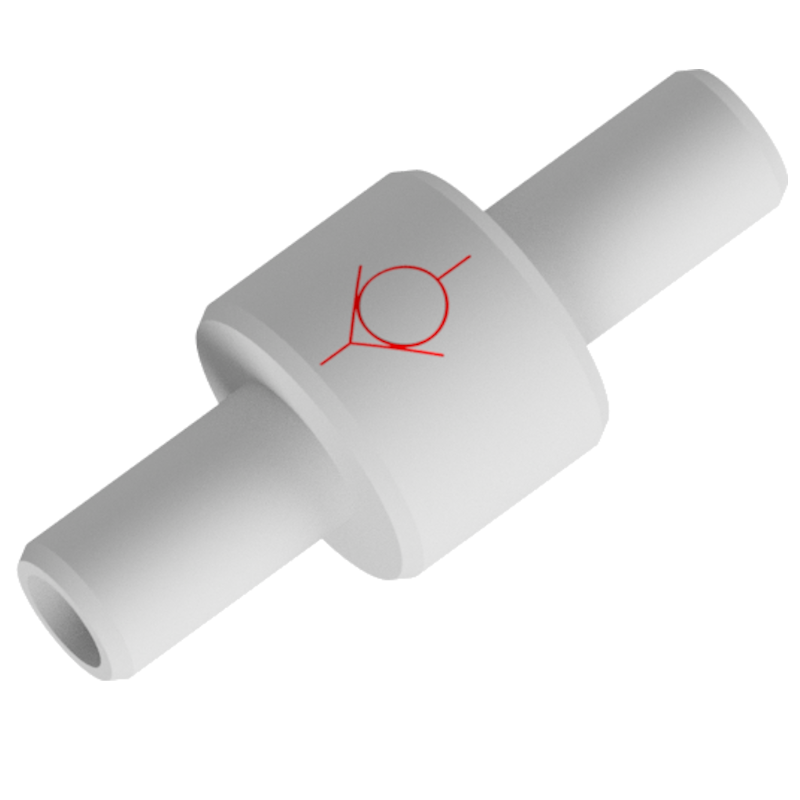

Le fonctionnement du clapet anti-retour est basé sur le mouvement d’un petit disque. Le disque se déplace à l’intérieur du boîtier lorsque la différence de pression passe de l’avant à l’arrière. Une surface plate d’un côté du disque bloque la circulation, tandis que l’autre côté laisse passer le flux. Les avantages de la configuration du clapet anti-retour sont une faible « pression de craquage » et un différentiel minimum pour la circulation vers l’avant, inférieur à 0.005 PSI dans les unités standard. De plus, il n’y a pas de différence de pression résiduelle à travers le clapet anti-retour une fois que le flux a cessé. Le flux vers l’avant est relativement non restreint, ce qui équivaut approximativement à la restriction d’un orifice de 0.040 pouces dans les unités standard. La dose de flux autorisée dans le sens inverse, qui est le côté d’étanchéité, et dans le sens avant, qui est le plein flux, est indiquée dans les graphiques ci-dessous à droite.
CARACTÉRISTIQUES
- Pression de craquage minimale
- Taille miniature
- Coût faible
SPÉCIFICATIONS
Fourniture maximale: 0.69 bar (10 PSI)
Température de fonctionnement: 5 à 48 °C (40 à 120 °F)
Filtration recommandée: 5 micron
Pression de rupture: Moins de 0.002 bar (0.8″ H2O)
MATÉRIAUX
Boîtier: Polypropylène
Disque: Silicone
CARACTÉRISTIQUES TYPIQUES DU FLUX
Moins de 0.20 SCIM
RACCORDEMENTS
Raccord droit pour des tuyaux flexibles de D.I. Ø1.6 mm (1/16″)
MONTAGE
En ligne
