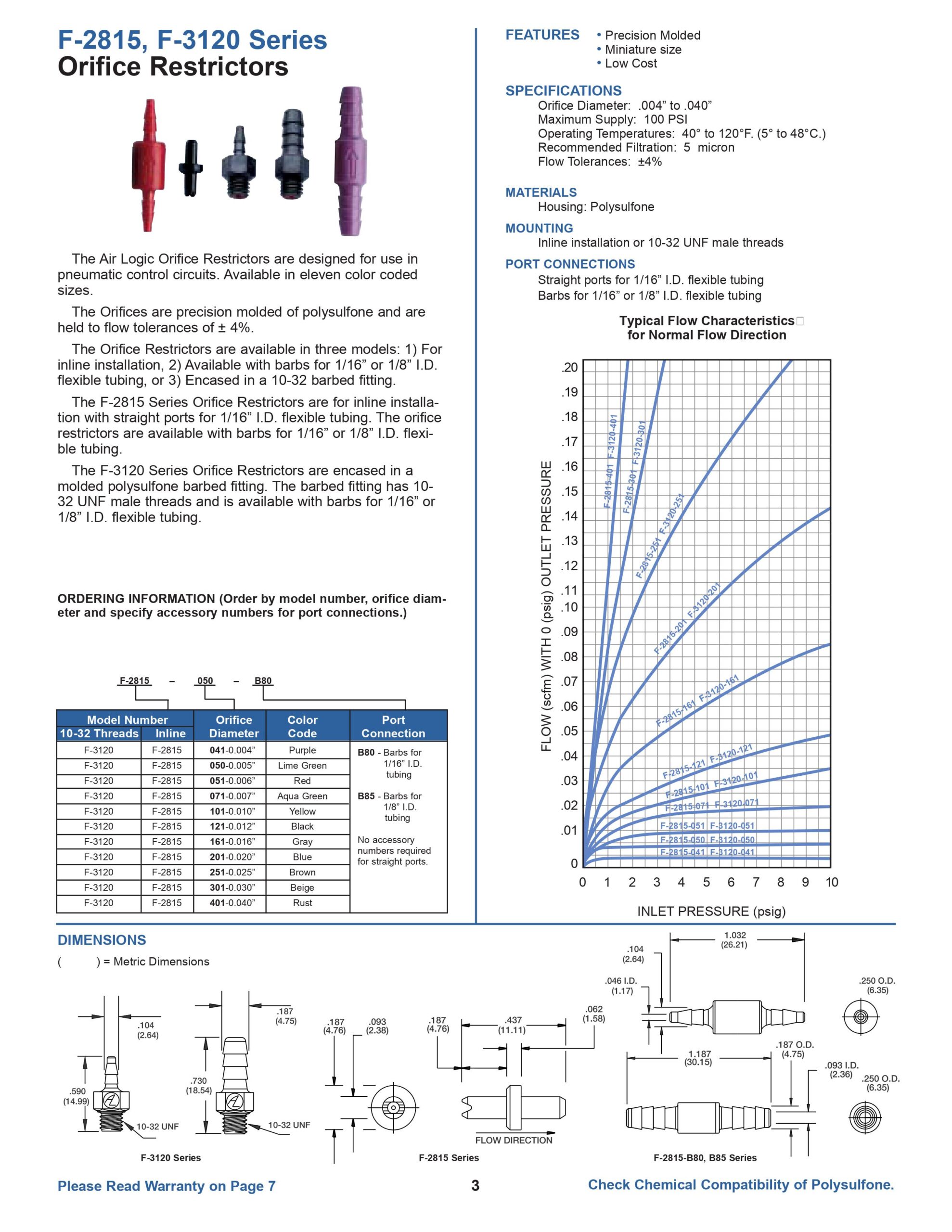

Les orifices sont moulés avec précision en polysulfone et sont maintenus à des tolérances de flux de ± 4%. Les restricteurs d’orifice sont disponibles en: 1) Pour une installation en ligne, 2) Disponibles avec des barbes pour des tubes flexibles de 1/16″ ou 1/8″ de diamètre intérieur.
Les restricteurs d’orifice de la série F-2815 sont disponibles avec des barbes pour des tubes flexibles de 1/16″ ou 1/8″ de diamètre intérieur.
CARACTÉRISTIQUES
- Moulé avec précision
- Taille miniature
- Coût faible
SPÉCIFICATIONS
Diamètre de l’orifice: 0.10mm to 1.02mm (0.004″ to 0.040″)
Fourniture maximale: 6.89 bar (100 PSI)
Température de fonctionnement: 5 à 48 °C (40 à 120 °F)
Filtration recommandée: 5 micron
Tolérance de Flux: ±4%
MATÉRIAUX
Boîtier: Polysulfone
RACCORDEMENTS
B80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)
MONTAGE
En ligne
