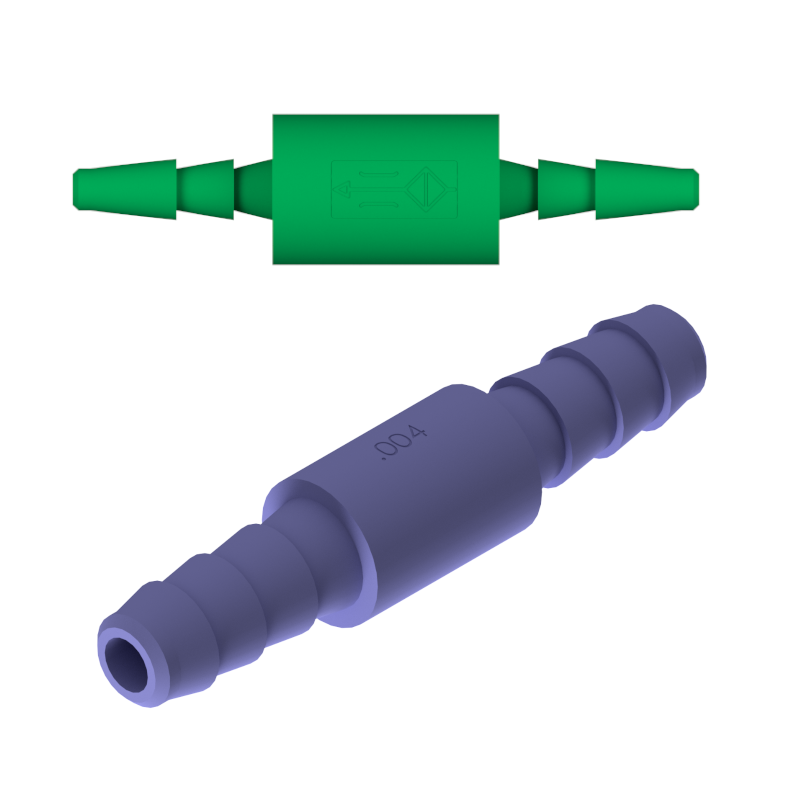

Le restricteur d’orifice et un filtre en acier inoxydable sont enfermés dans un boîtier moulé avec des raccords cannelés pour les tuyaux flexibles de 1/16″ ou 1/8″ de diamètre intérieur. Le grillage néerlandais est construit en acier inoxydable. Les filtres sont disponibles en 5, 25, 43 et 73 microns. Les orifices sont moulés avec précision en polysulfone et sont maintenus à des tolérances de flux de ± 4%. Disponible en dix tailles codées par couleur. 0.004″ à 0.030″ de diamètre. La fourniture maximale est de 100 PSI. Les orifices filtrés sont jetables et conçus pour l’installation en ligne.
CARACTÉRISTIQUES
- Moulé avec précision
- Taille miniature
- Chute de pression minimale
SPÉCIFICATIONS
Diamètre d’orifice: 0.10mm to 0.76mm (0.004″ to 0.030″)
Fourniture maximale: 6.89 bar (100 PSI)
Température de fonctionnement: 5 à 48 °C (40 à 120 °F)
MATÉRIAUX
Boîtier: Polysulfone
Filtre: Filtre à tamis acier inoxydable 316
RACCORDEMENTS
B80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)
