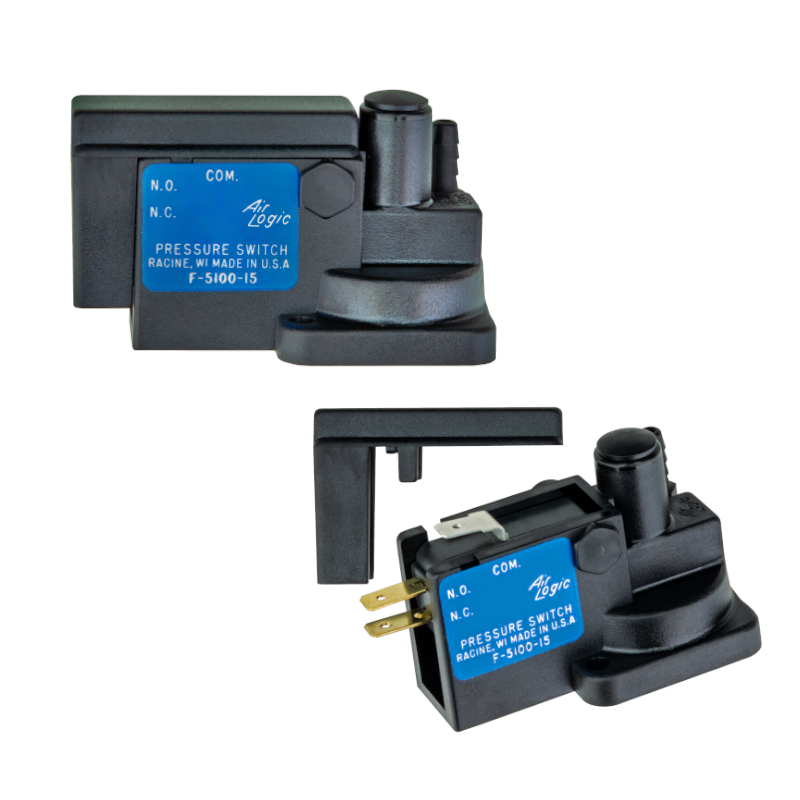

Le pressostat est réglable de 0.5 à 100 PSI avec une alimentation maximale de 100 PSI. Les pressostats ont trois bornes électriques: Normalement ouvert, Normalement fermé et Commun. 15 AMP pressostats sont standard. 0.1 à 25 AMP pressostats sont disponibles. Quatre styles de montage sont disponibles: Le montage encastré standard; le montage panneau a un filetage unique qui va du filetage de tuyau conique 1/8-27 au filetage de tuyau droit 1/8-27 pour le montage; le montage sur embase est conçu pour être monté directement sur des cartes de circuits pneumatiques ou des sous-plaques d’embase – un joint torique Buna N est fourni. Le filet a un filetage de tuyau conique de 1/8-27. Les pressostat sont équipés d’un raccord cannelé B80, 10-32 pour un tube de 1/16″ I.D.
CARACTÉRISTIQUES
- Faible coût
- Taille subminiature
- Ajustement de la haute pression
- Faible différentiel
- Pressostat à action rapide
- Réponse rapide
SPÉCIFICATIONS
Spécifications électriques
Actionde pressostat: Unipolaire, à double action
Classement électrique: 15 AMP est la norme; aucun numéro de sélection n’est requis. 0.1 à 25 AMP pressostat sont disponibles.
Pressostat électrique: Approuvé UL et CSA
Connexions électriques: borne à connexion rapide de 0.187
Spécifications mécaniques
Vitesse de fonctionnement: Activation ou libération en 25 millisecondes
Pression du signal: 6.89 bar (100 PSI maximum)
La gamme d’ajustement: 0.34 à 6.89 bar (0.5 à 100 PSI) +/- 0.5 tolérance sur la pression initiale de départ.
Limites de température: 5° to 48°C (40° à 120 °F)
MATÉRIAUX
Le bâtiment: Polysulfone
Membrane: Polyuréthane
Le ressort: Acier inoxydable ou fil à musique
MONTAGE
Montage encastré: Trou de montage de 0.125″ de diamètre; utiliser une vis autotaraudeuse n° 4 ou une vis 5-40.
Montage sur embase: Deux trous de montage de 0.125″ de diamètre; utilisez une vis autotaraudeuse n° 4 ou une vis 5-40. (Un joint torique Buna-N est fourni)
Montage panneau:Externe 1/8-27 NPT à 1/8-27 NPS, les filetages internes sont 10-32 UNF. Un trou de montage de Ø11.11 mm (7/16″) de diamètre est nécessaire (un écrou de montage est fourni)
Filet 1/8″ – 27 NPT: 1/8-27 filetage conique mâle pour tube avec filetage intérieur 10-32 UNF
RACCORDEMENT
10-32 filets femelles, munis d’un raccord barbelé:
B80: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: 10-32 UNF Raccord cannelé pour tube 1/8″ I.D.
B86: 10-32 UNF Raccord cannelé pour tuyaux D.I. Ø4.3 mm (0.170″)
