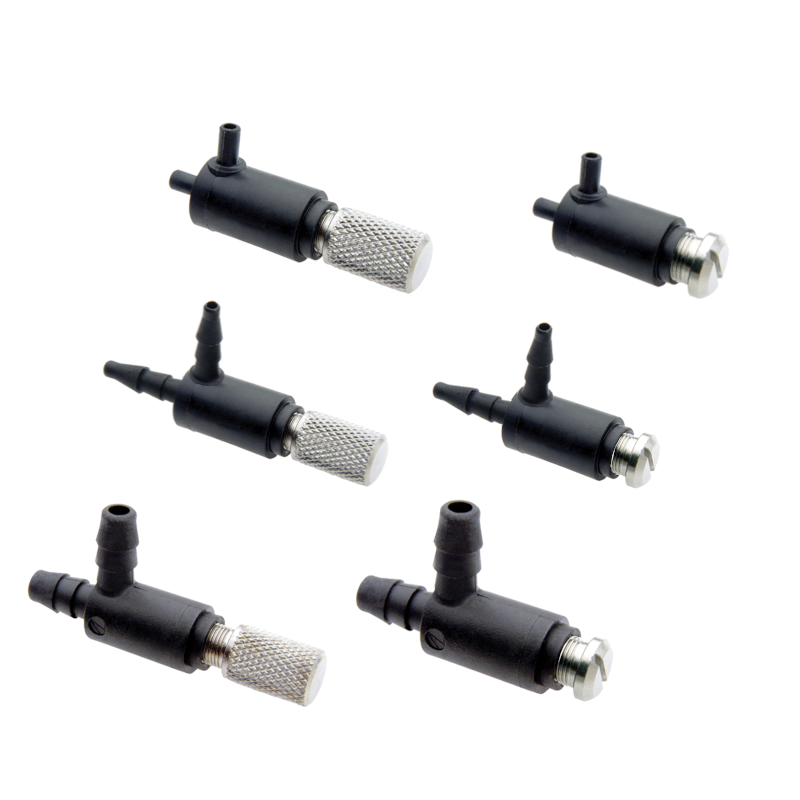

Les vannes à aiguille sont réglables de 0 à l’équivalent du flux d’un orifice de 0.025″ de diamètre. Le flux est limité dans les deux senses. La vanne est conçue pour l’installation en ligne. La composante standard est fournie avec une vis à tête fendue pour un réglage par tournevis. Les vannes à aiguille sont disponibles en verre rempli du nylon. Le O-ring standard c’est le Buna-N; Mais du Viton ou de l’Ethylène Propylène, ou EPDM, peut être également proposé.
CARACTÉRISTIQUES
- Réglage précis
- Taille miniature
- Boîtier en plastique
SPÉCIFICATIONS
Réglage: 7 tours
Flux max: Équivalent à un orifice de 0.635 mm (0.025″) de diamètre
Vis de réglage: Vis à tête fendue
Température de fonctionnement: 5 à 48 °C (40 à 120 °F)
Filtration recommandée: 5 micron
Fourniture maximale: 6.89 bar (100 PSI)
MATÉRIAUX
O’ring: Buna-N, Ethylène Propylène (EPDM), et du Viton
Insert de vibration: Aucun
Corps du clapet: F-2822-40 40% Verre rempli du nylon
Épingle: Laiton nickelé ou Acier inoxydable 303
Taille du fil de l’épingle: 10-64
Angle d’épingle: 6 degrés
RACCORDEMENTS
Raccord droit pour des tuyaux flexibles de D.I. Ø1.6 mm (1/16″)
B80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)
MONTAGE
Installation en ligne
