Les vannes à aiguille sont réglables de 0 à l’équivalent du flux d’un orifice de 0.025″ de diamètre. Le flux est limité dans les deux senses. La vanne à aiguille est conçue pour l’installation sur un panneau. La composante standard est fournie avec une vis à tête fendue pour un réglage par tournevis. Les vannes à aiguille sont disponibles en nylon rempli de verre. Le joint O-ring standard c’est le Buna-N ; Mais du Viton ou de l’Ethylène Propylène, ou EPDM, peut être également proposé.
CARACTÉRISTIQUES
- Réglage précis
- Taille miniature
- Boîtier en plastique
SPÉCIFICATIONS
Réglage: 7 tours
Flux max: Équivalent à un orifice de 0.635 mm (0.025″) de diamètre intérieur
Vis de réglage: Vis à tête fendue
Température de fonctionnement: 5 à 48 °C (40 à 120 °F)
Filtration recommandée: 5 microns
Épingle: Laiton nickelé ou Acier inoxydable 303
Taille du fil de l’épingle: 10-64
Angle d’épingle: 6 degrés
MATÉRIAUX
- O-ring: Buna-N
- Insert de vibration: Aucun
- Corps: F-2822-51 20% polypropylène rempli de verre.
RACCORDEMENTS

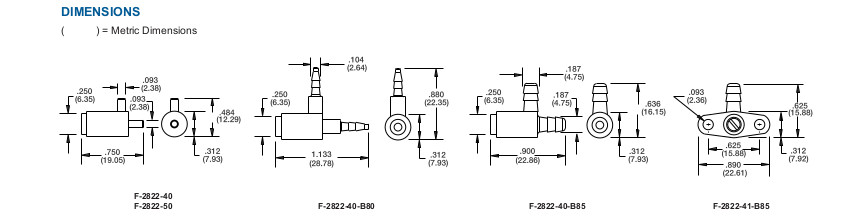

Raccord droit pour des tuyaux flexibles de D.I. Ø1.6 mm (1/16″)
B80: Raccord cannelé Ø2.65 mm (0.104″) pour tuyaux D.I. Ø1.6 mm (1/16″)
B85: Raccord cannelé Ø4.75 mm (0.187″) pour tuyaux D.I. Ø3.2 mm (1/8″)
MONTAGE
Installation sur panneau, avec deux vis auto-taraudeuses.
